CCNA LAB Naming Vlan,Inter-vlan part1-3



Switch(config)#vlan 13
Switch(config-vlan)#name Engineering

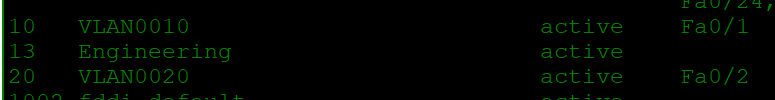

Switch(config-vlan)#do show vlan brief

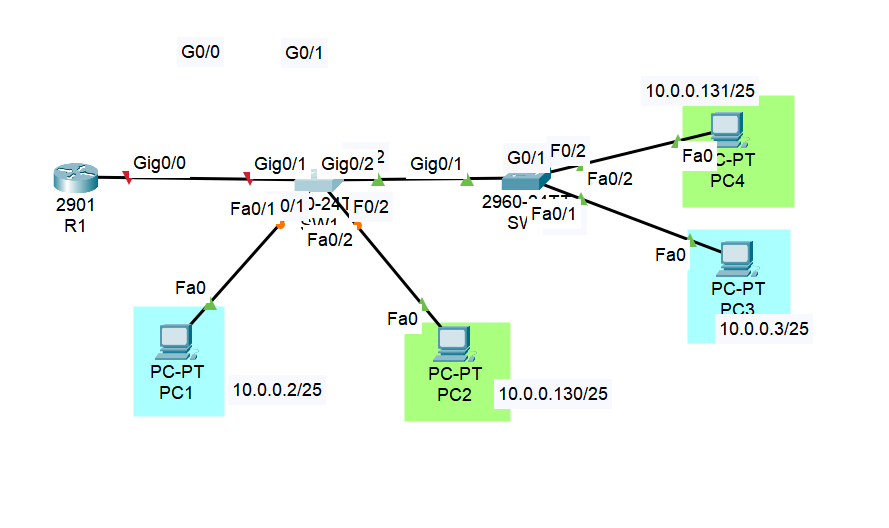

각 스위치 VLAN 생성 및 인터페이스 할당
!
SW1(config)#vl 13
SW1(config-vlan)#vl 24
SW1(config-vlan)#int fa0/1
SW1(config-if)#sw mo ac
SW1(config-if)#sw ac vl 13
SW1(config-if)#int fa0/2
SW1(config-if)#sw mo ac
SW1(config-if)#sw ac vl 24
!
SW2(config)#vl 13
SW2(config-vlan)#vl 24
SW2(config-vlan)#int fa0/1
SW2(config-if)#sw mo ac
SW2(config-if)#sw ac vl 13
SW2(config-if)#int fa0/2
SW2(config-if)#sw mo ac
SW2(config-if)#sw ac vl 24

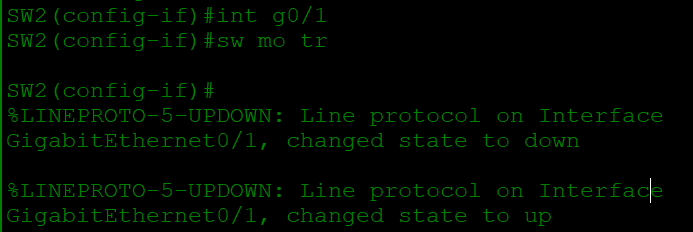

스위치간 트렁크 모드 연결

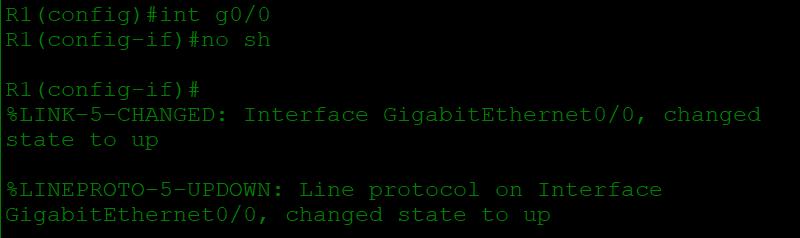

라우터 서브인터페이스 할당



VLAN 13과 VLAN 24가 서로 통신할 수 있게 라우터에 각각의 게이트웨이 IP를 할당해준다


R1(config-subif)#int g0/0.13
R1(config-subif)#en do 13
R1(config-subif)#ip add 10.0.0.1 255.255.255.128
R1(config-subif)#int g0/0.24
R1(config-subif)#en do 24
R1(config-subif)#ip add 10.0.0.129 255.255.255.128
