CCNA lab 005 VLAN configuration

VLAN이란, Virtual Local Area Network로 2계층 장비로 연결된 네트워크를 분리하는 논리적 네트워크이다.



서로 다른 브로드캐스트 영역으로 나누기 위해서 필요한 존재이다.

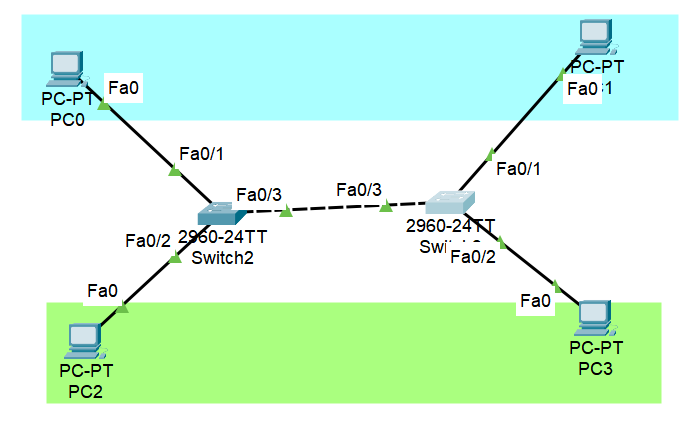

PC0,PC 1 VLAN 10에 할당하고 PC 2,PC3는 VLAN 20에 할당한다

각 스위치에 VLAN 1과 2를 생성한다



각 VLAN에 속하는 PC와 스위치가 연결된 해당 포트를 각 VLAN에 할당한다



interface FastEthernet0/1

switchport access vlan 10

switchport mode access

!

interface FastEthernet0/2

switchport access vlan 20

switchport mode access



interface FastEthernet0/1

switchport access vlan 10

switchport mode access

!

interface FastEthernet0/2

switchport access vlan 20

switchport mode access



스위치는 Native VLAN 1이 기본적으로 할당된다.

그래서 물리적으로 연결된 2계층 장비는 특별한 설정없이 통신이 가능하다



각각 생성된 VLAN이 서로 통신할 수 있게

스위치 간 트렁크 모드를 설정해줘야한다



interface FastEthernet0/3

switchport mode trunk



트렁크 모드란, 서로 다른 VLAN이 하나의 회선을 통해서 통신할 수 있게

해주는 모드이다.



왕복 1차선이 아닌 왕복 4차선으로 통신할 수 있게 해주는 고속도로라고 볼 수 있다.

물론 지정 차선으로 통신 가능하다.







[L3 스위치 사용]



각각 PC IP 및 서브넷 마스크 설정한다



PC 7,8 을 VLAN 2에 할당한다



각 스위치에 VLAN 2 생성한다



VLAN 2에 할당할 PC와 연결된 인터페이스에 VLAN 2를 부여한다.





interface FastEthernet0/3

switchport access vlan 2

switchport mode access



interface FastEthernet0/2

switchport access vlan 2

switchport mode access





L3 스위치의 경우, 트렁크 모드 뿐만 아니라

캡슐화의 과정이 필요하다



interface FastEthernet0/1

switchport trunk encapsulation dot1q

switchport mode trunk
