CCNA LAB CDP-Cisco Discovery Protocol

CDP는 Layer 2 장비끼리 통신되어야 교환가능하다

Layer  3 장비 또한 확인 가능하다
라우터와 L3 스위치에서는
show cdp neighbors detail / 전체 장비 자세한 사항 확인 가능하다
너무 많은 장비가 연결된 경우에는 지정하여 확인할 수 있다.
show cdp entry R1 이런식으로 파악할 수 있다

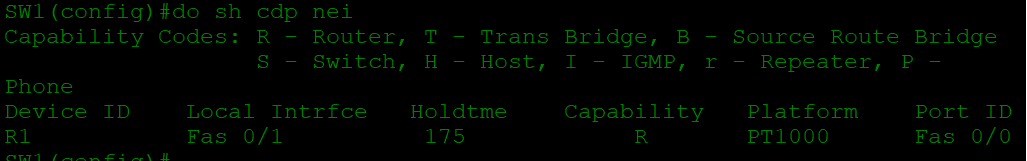

do show cdp neighbor
명령어 입력 후 연결된 장비 상태 확인 가능하다

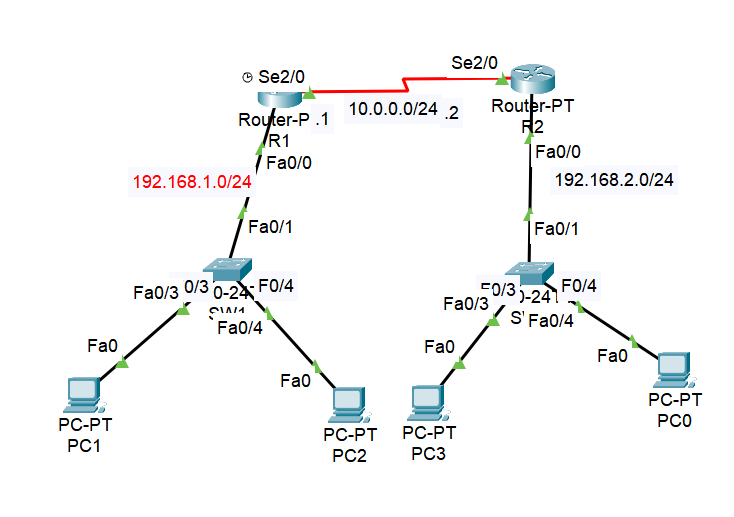

먼저 좌측에 있는 스위치의 경우, 연결된 장비는 PC 2대가 있고, 라우터 1에 연결되어 있다
PC는 종단장치라서 상관이 없으며, 지금 라우터의 fas0/0과  스위치의 fas0/1이 연결되어 있음을 확인 할 수 있다
Local interface가 지금 현재 장비인 스위치의 인터페이스이고 출발지이다.

Port ID 가 도착지인 라우터의 인터페이스가 된다

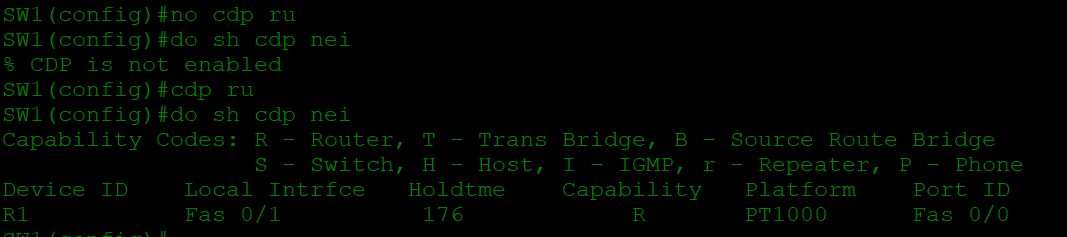

CDP를 전체 인터페이스로 시작 및 해지하는 방법이 있으며,

no cdp run 으로 cdp neighbor 확인 되지 않을 수 있고
cdp run으로 다시 원상복귀 가능하다

스위치에서 PC와 연결된 인터페이스 중 지정하여 CDP를 시작 및 해지도 가능하다
int fa0/3-4 진입 후 cdp enable 혹은 no cdp enable로 설정할 수 있다.

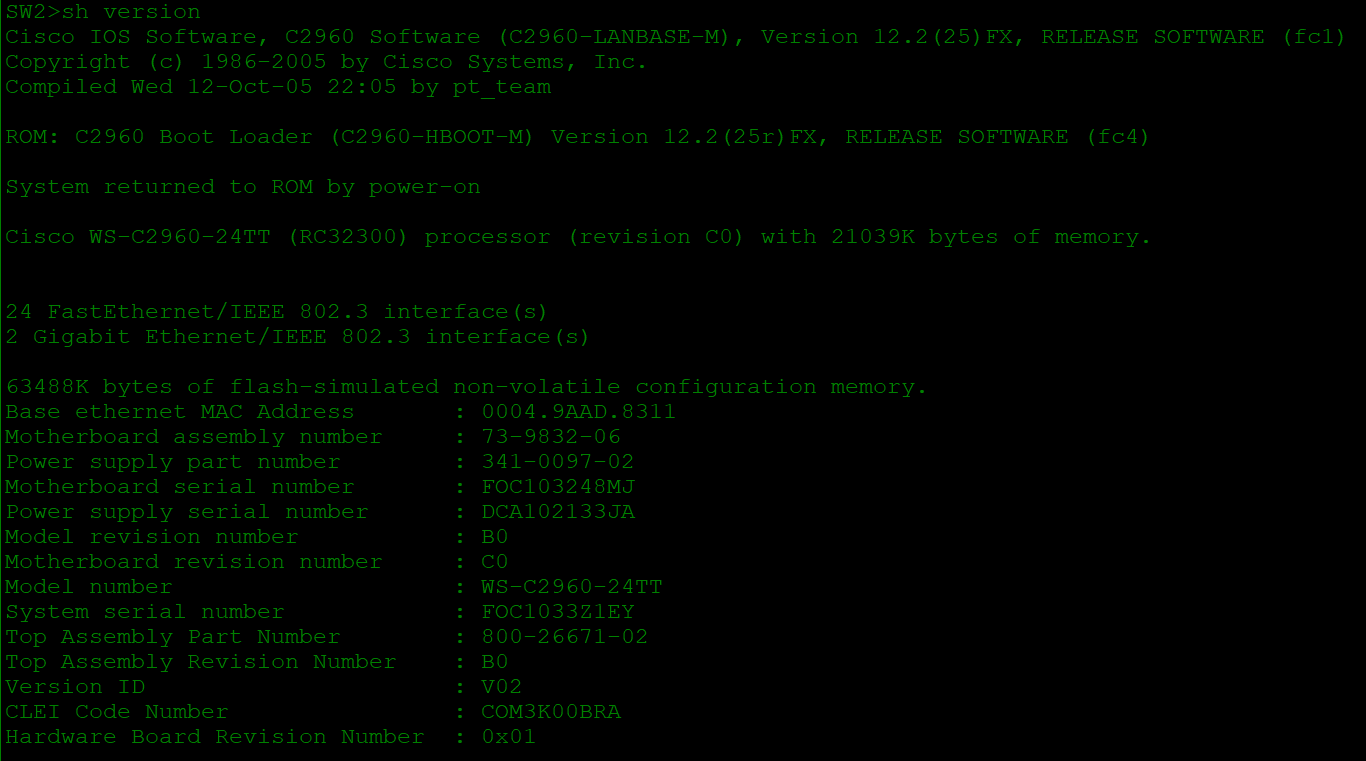

show version 명령을 통해서 해당 장비의 스펙과 자세한 사항까지 확인 할 수 있다
