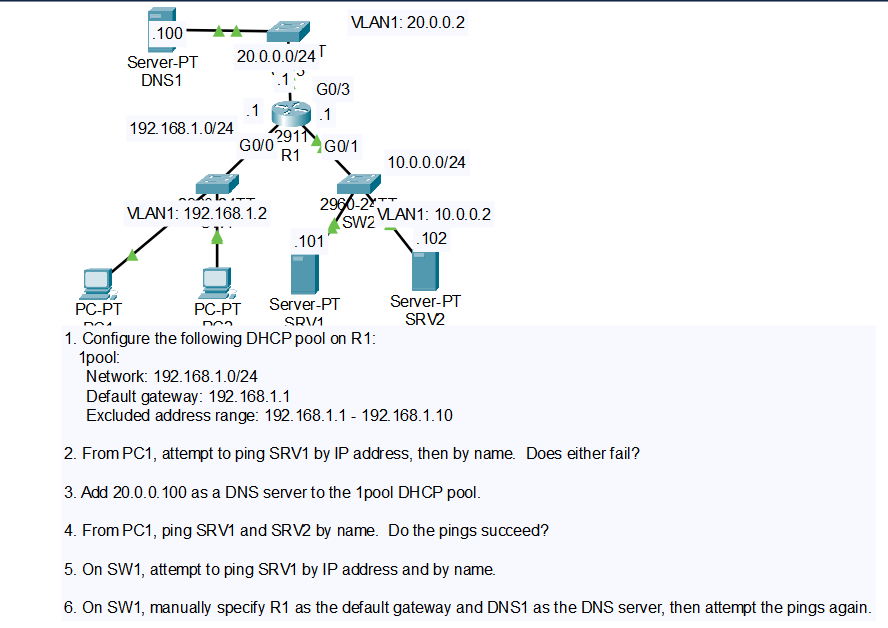

CCNA LAB DHCP / DNS

DHCP - 자동으로 IP할당 해주는 프로토콜이다.

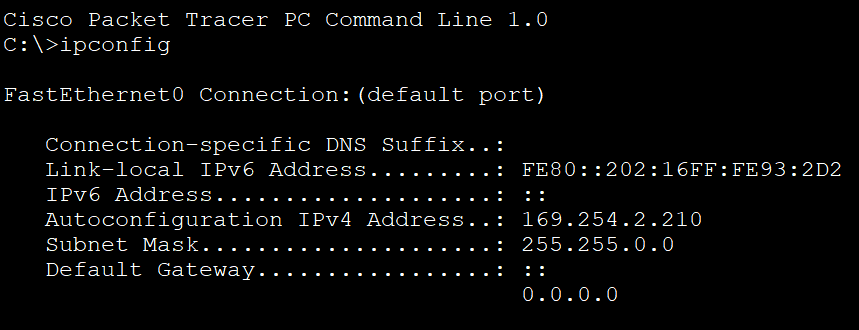

PC1은 자동적으로 IP가 할당되었지만, 쓰레기 IP 주소이다.

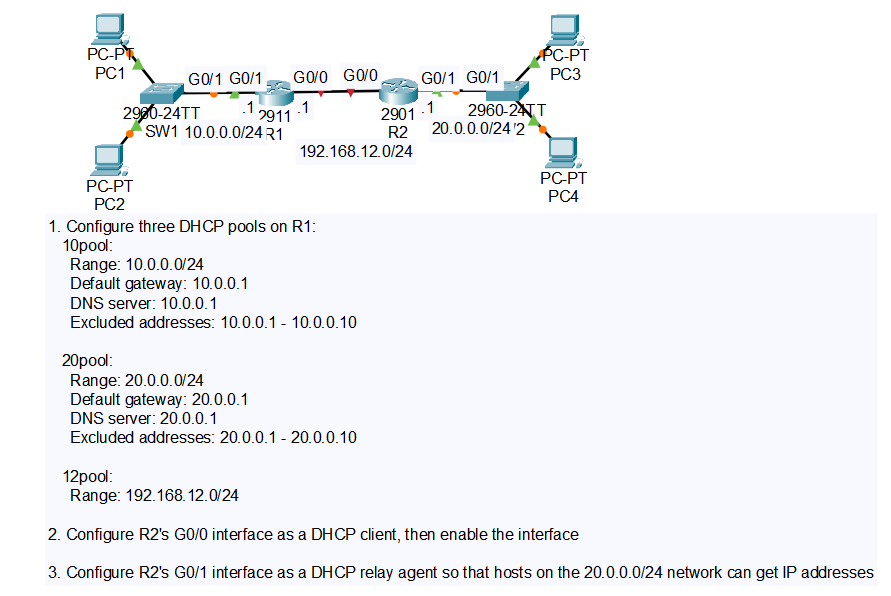

DHCP 서버 설정을 통해서 사용가능한 IP를 할당하도록 하자

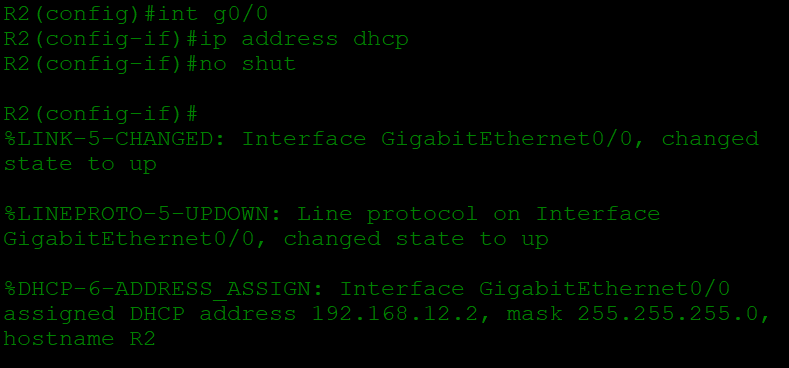

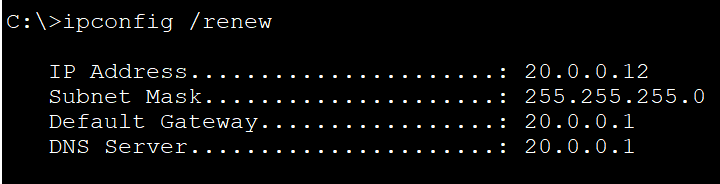

라우터 2 인터페이스에 IP 자동할당 받는 방법




Relay Agent로 등록하는 방법







DNS, Domain name System으로 숫자로만 이루어진 IP주소가 아닌 사람에게 기억하기 쉬운 이름으로 변환해주는 프로토콜이다.

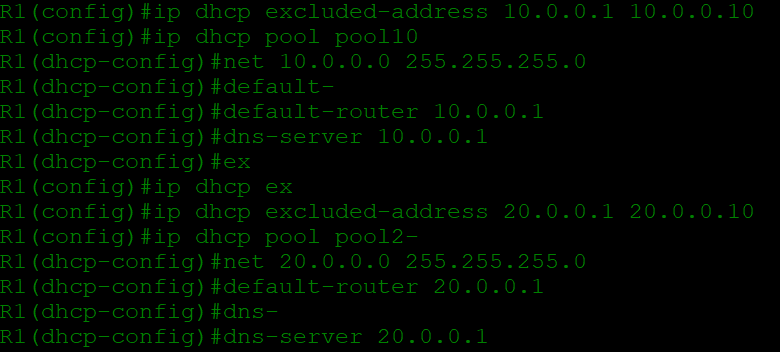

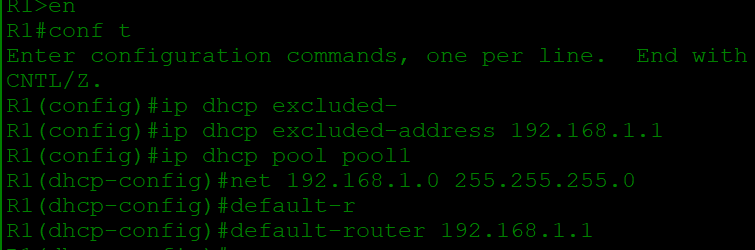

라우터 1를 DHCP 서버로 설정한다

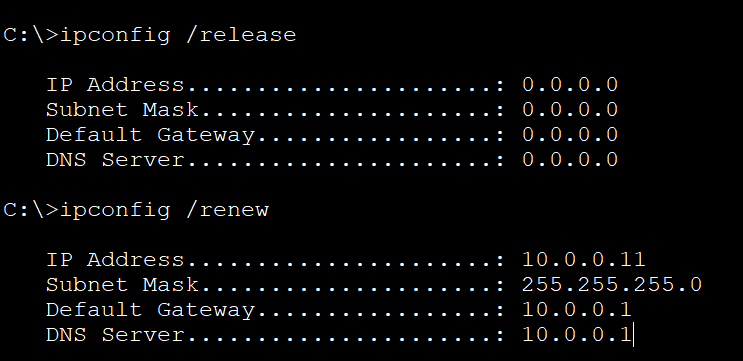

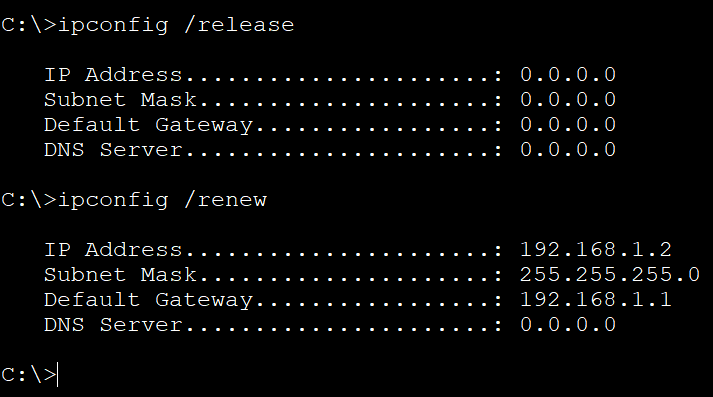

설정 대로 IP가 자동설정되었다.

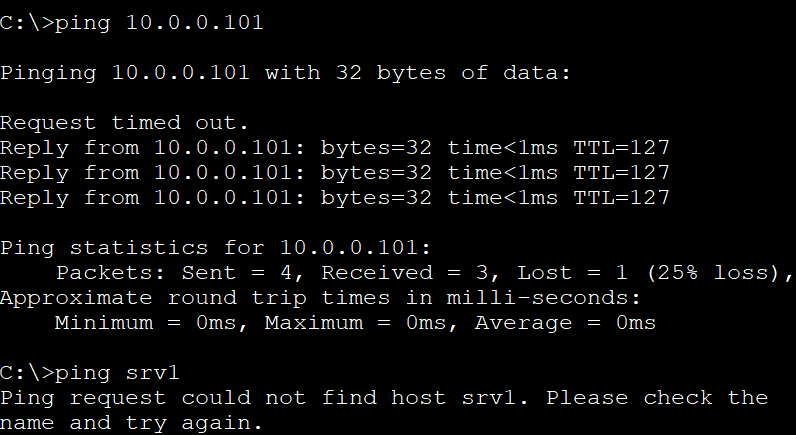

DNS 서버 주소를 설정하지 않았기에, DNS로 통신 되지 않는다

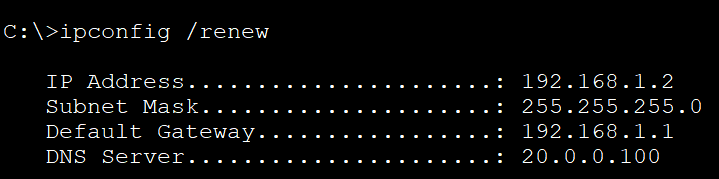

바로 DNS 서버 주소를 설정하면은

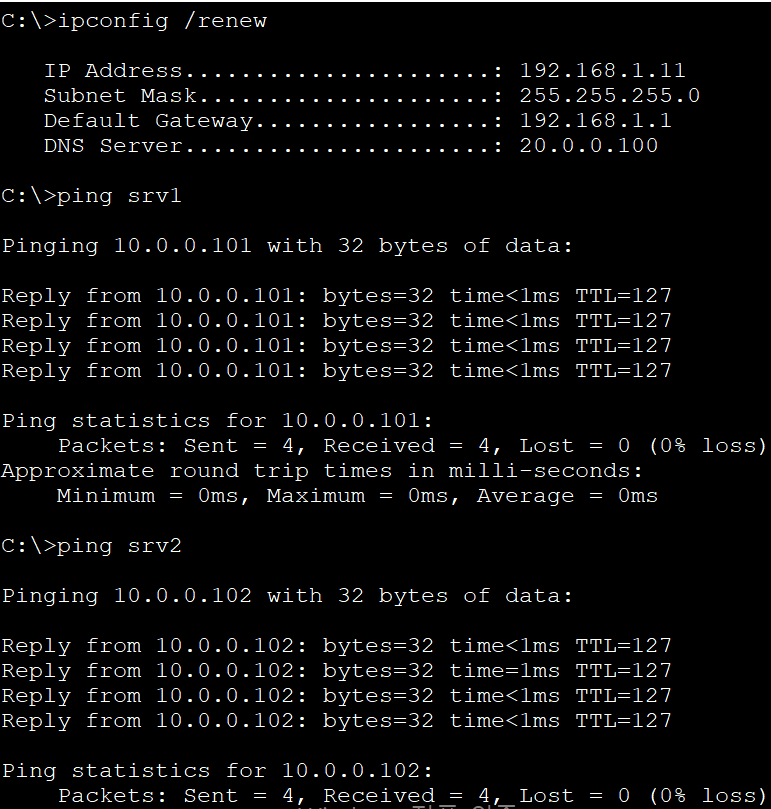

DNS 서버 주소가 설정되어서, 도메인에 대한 Ping을 하면 IP주소로 변환되어 해당 주소와 통신이 가능해진다






스위치1에서는 서로 통신 되지 않는다
Layer 2 장비로 MAC 주소만 가지고 있어서 라우터 통해서 통신 할 수 없다

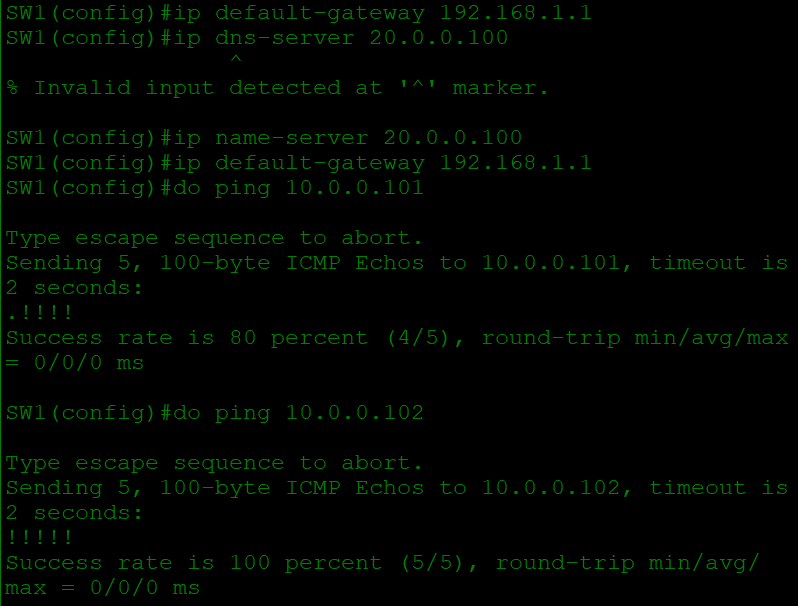

VLAN 1 에 대한 IP가 이미 있고, 디폴트 게이트웨이를 설정해준다

디폴트 게이트웨이를 설정해줌으로써 통신이 가능해진다

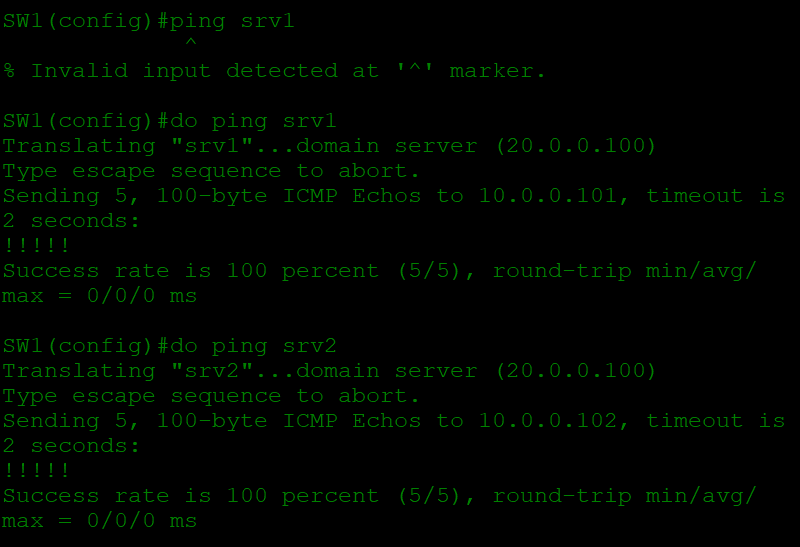

DNS로도 통신 가능하다

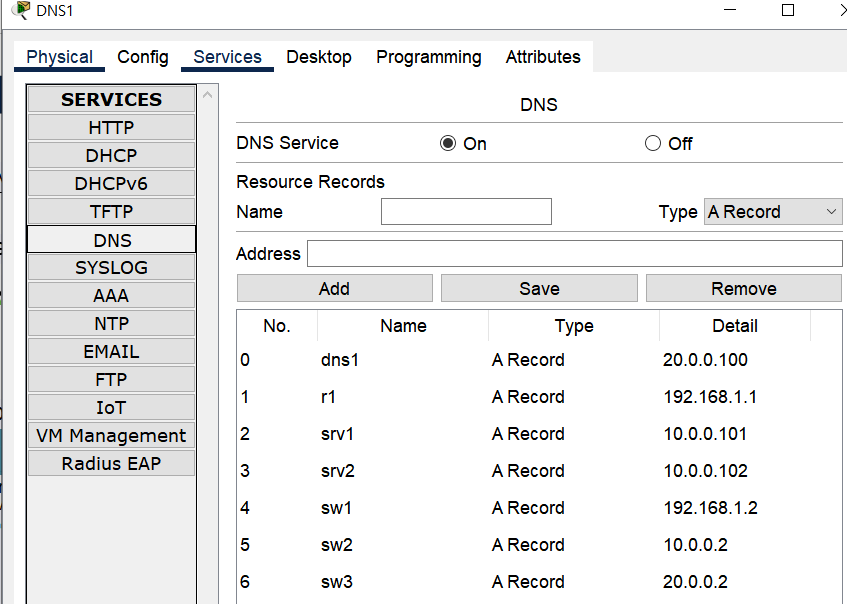

그러기 위해서 DNS 서버에서 설정을 해줘야 서로 이름만 가지고도 통신을 할 수 있게 된다
