VLAN( Virtual Local Area Network) 생성 순서

VLAN (Virtual Local Area Network)



1. VLAN 생성



1. Switch(config)#vl 100
2. Switch(config-vlan)# name market
3. Switch(config-vlan)#do sh vl
4.

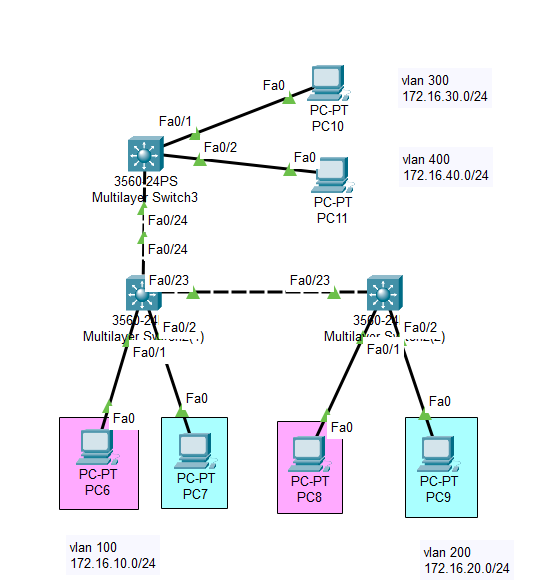

cisco packet tracer

cisco packet tracer

2. 포트 할당

1. Switch(config)#int fa0/1
2. Switch(config-if)#switchport access vlan 100
3.

cisco packet tracer

cisco packet tracer



Switch(config)#int range fa0/1-2 /// 인터페이스 1,2번 포트 접속한다

Switch(config-if-range)#sw mo ac //// switchport mode access 스위치 포트 모드로 접근한다

Switch(config-if-range)#sw ac vl 100 /// VLAN 100번으로 할당한다



Switch(config)#int fa0/3

Switch(config-if)#sw mo ac

Switch(config-if)#no sw ac vl 200



Switch(config)#int fa0/24

Switch(config-if)#sw mo tr



같은 학교에서 다른 동아리로 가입하는 것과 동일하다
