CCNA LAB 056 OSPF Troubleshooting



라우터 1에 라우터 2 ID만 확인 가능하며 라우터 4 확인 되지 않는다



라우터 4도 등록해준다







프로토콜로는 확인 가능하다







라우터 2

라우터 1 루프백 주소  1.1.1.1. 라우티 테이블에서 확인 되지 않는다



라우터 1로 돌아간다



1.1.1.1 네트워크 대역 확인 가능





라우터 4 확인 시 ospf neighbor 미등록 상태



라우터 4

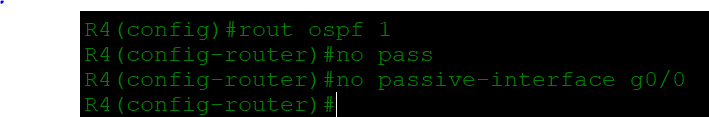

G0/0이 passive 상태이다



변경 필요하다





광고할 이웃이 없었다

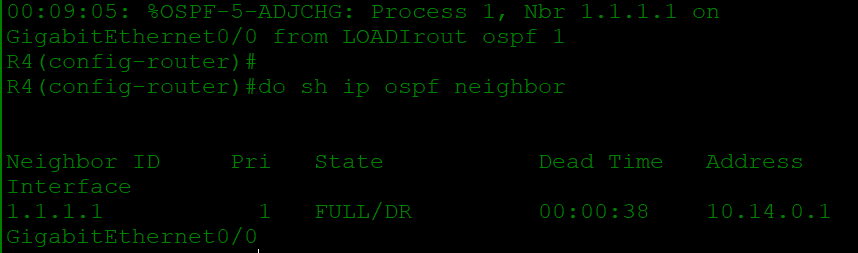

이웃이 생겼다





라우터 2로 가보자



다운된 인터페이스를  활성화 시킨다





여전히 이웃이 없다







라우팅 테이블에도 확인 되지 않는다





주인공인 라우터 3로 가보자









라우터 2 네트워크 대역 확인 되지 않으며 area ID 가 다르다는 syslog 확인된다





10.23.0.0. 대역이 area 2로 잘못 설정되었음을 확인



area 0

변경 필요













네트워크 대역 확인 완료

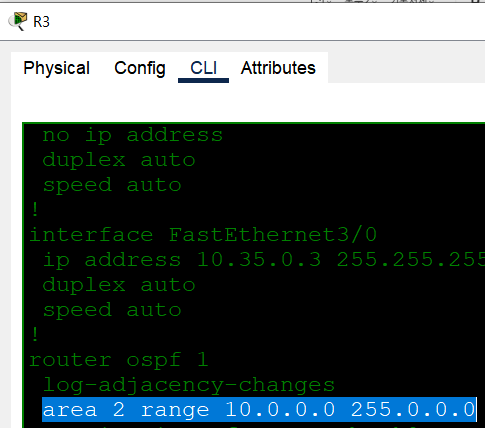

요약 필요







요약위해선 해당 지역인 area 0으로 수정 필요

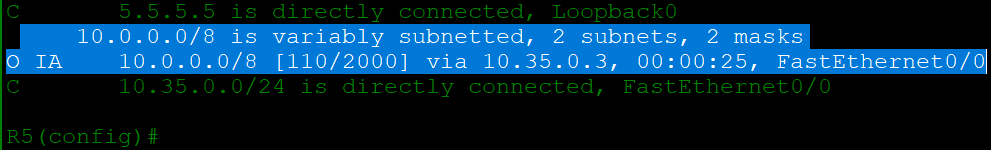

변경 후 요약 확인 완료
