CCNA LAB 55 OSPF Multi-area



멀티 지역인 경우, backbone이 있어야하며, area 0으로 설정해야한다



백본과 연결되어도 되고, 아닌 경우에는 경유 링크 통해서 연결해주면 서로 통신 가능하다



루르백 인터페이스를 passive로 ,bandwidth 디폴트를 1000으로 변경한다

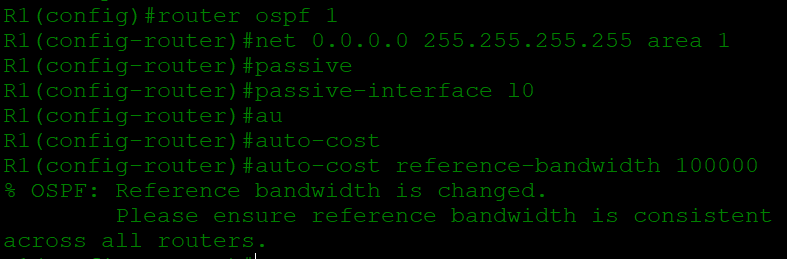

라우터 1은 싱글 area이기에 지름길 방법으로 모든 인터페이스와 모든 네트워크 대역 광고 설정

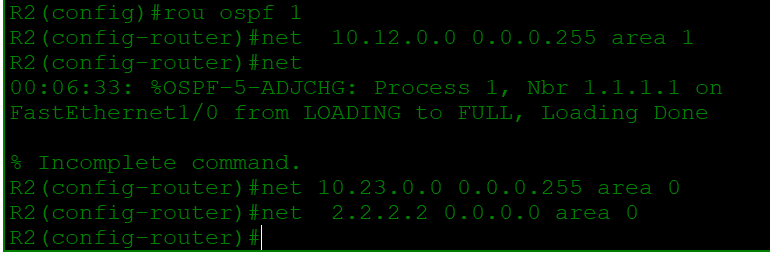

라우터 2



라우터 2는 백본 지역으로 두 가지 이상의 멀티 area이기에 해당 네트워크 대역 설정

루프백 네트워크도 설정해준다

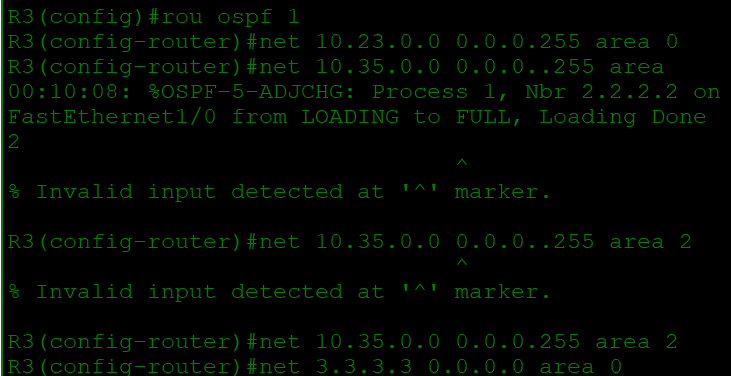

라우터 3도 라우터 2와 마찬가지

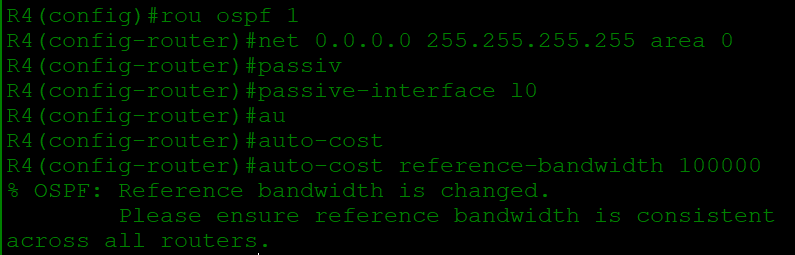

라우터 4는 single area로 지름길로 설정

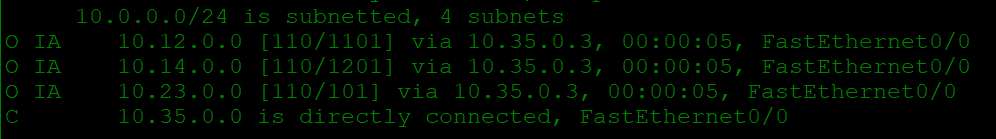

10.0.0.0. 네트워크 대역 총 3가지 확인 된다

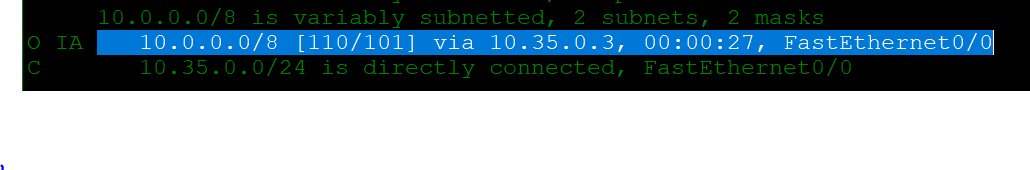

라우터 3에 요약해주면은





직접 연결된 10.35.0.0. 대역 말고 나머지 10.0.0.0 대역은 요약되었음 라우팅 테이블에서 확인 가능하다
