CCNA Lab 44 Review Configuration

Jeremy's IT Lab

1. R2,R3 RIP table 확인



R1 RIP 상태 확인

passive 상태로 광고 불가 상태로 상대 라우터에서 네트워크 대역 확인 불가









passive - interface 설정 해제 완료





RIP 네트워크 192.168.1.0 대역 광고 확인 완료























2. 192.168.20 대역 DHCP 지정 불가



DHCP 서버 및 IP helper-address 확인 필요



ip helper-address 미지정 확인





DHCP 서버는 라우터 1로 확인 완료

relay agent in -> DHCP server out





3. PAT 미작동





인터페이스 설정은 문제 없으나, do sh ip nat translation 명령어로 반응 없음 확인 / srv1 ping 미작동





ip nat 상태 확인

ACL 상태 확인



리스터 넘버 불일치 확인

리스트 넘버 2에서 1로 변경 완료

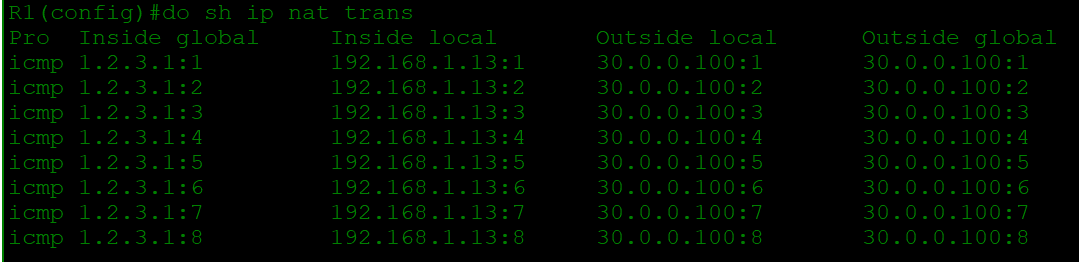

ping 및 PAT 정상 작동 확인 완료





4.

DNS-server 미설정 확인

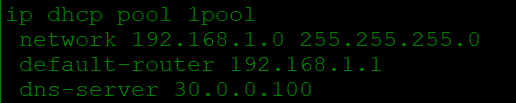

DHCP 서버

DHCP 서버에서 dns-server 미설정으로 인한 오류 확인

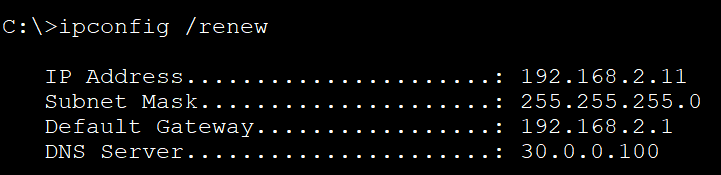

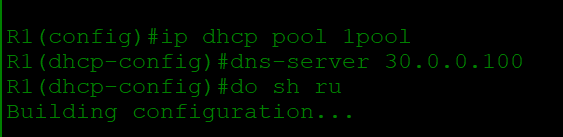

dns-server 설정 후 dns-서버 주소 확인

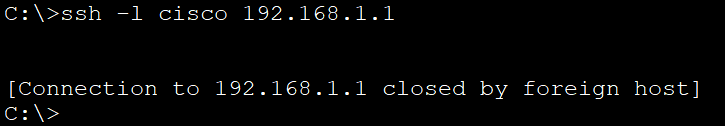

5. R1으로 SSH 연결 불가







R1 line vty 에서 텔넷만 접속 가능 설정 확인

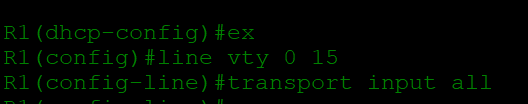

all 이나 SSH 수정 필요







\

SSH 정상 접속 확인
