CCNA LAB 66 GRE TROUBLE SHOOTING





ROUTER 1부터 살펴보자





가상 논리 인터페이스 터널 생성되어 있으나, 터널 소스는 문제 없으나 터널 목적지가 가상 인터페이스인 터널 ip로 되어있다

터널 목적지는 실제 물리 인터페이스로 설정해주어야 한다







PPP 인증된 상태



 EIGRP 100에 등록된 네트워크에

터널 네트워크 대역인 192.168.1.0 대역 등록해주어야한다







터널 목적지 변경 완료







네트워크 대역 변경 완료





인터페이스 확인 완료





---



라우터 2도 살펴보자







터널 인터페이스가 다운된 상태





터널 목적지가 등록되어 있지 않은 상태 확인



터널 목적지 등록 필요



터널 소스의 경우 G0/0 D이 아닌 SPROUTER로 향하는 인터페이스인 S0/0/0으로 변경 필요







EIGRP 네트워크는 정상 등록된 상태











터널 목적지 등록 완료

터널 소스 변경 완료





라우팅 테이블에 터널 네트워크 대역 확인 불가



정적 라우팅 설정 필요







라우팅 테이블에서 네트워크 대역 확인 가능

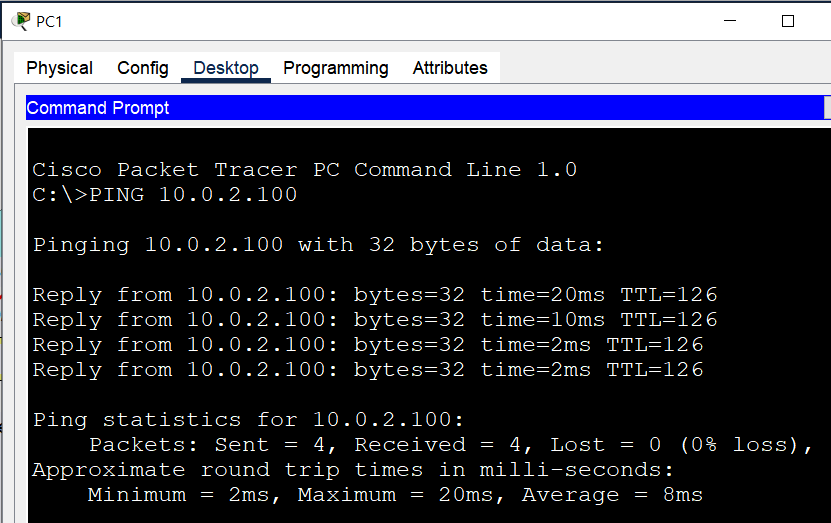

PC간 통신 확인 완료
