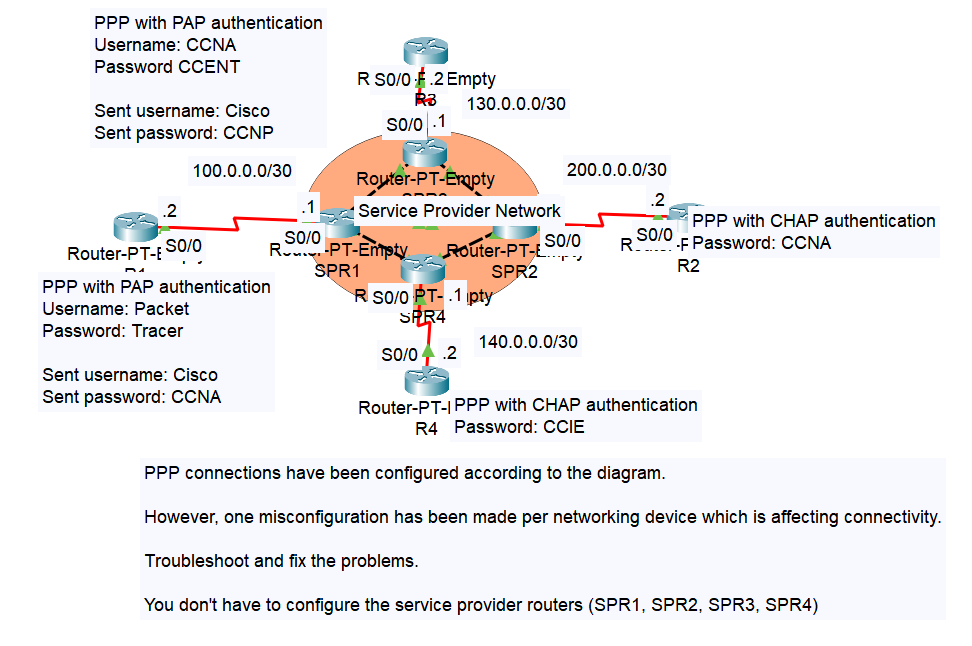

CCNA LAB 62 PPP Trouble shooting

s0/0 up and down 상태





encapsulation ppp 상태이며, 라인 프로토콜이 다운되어 disabled 상태 확인





pap 인증되어있으나, 유저명과 비밀번호 등록되어 있지 않다







유저명 비밀번호 등록 완료

모두 UP UP 확인 되며





PING 통신 완료







라우터 3 살펴보자



마찬가지로 down 된 상태

disabled 상태 확인 완료



다른 건 문제 없고

ppp 인증이 PAP이 아닌

CHAP으로 되어 있다

잘못 설정 되어 있기에 변경 필요하다







변경 완료 'up' 확인









통신 완료





라우터 4를 살펴보자







유저네임 비밀번호 일치 확인



CHAP 인증이어야 하는데

CHAP로 되어있지 않은 상태 확인







프로토콜 다운 상태













CHAP으로 인증 등록 후  라인 프로토콜 UP 상태 확인











ping 통신 완료













라우터 2의 경우



다운된 상태







CHAP 인증의 경우, 해당 라우터의 호스트네임이 아닌 SPRouter의 호스트 네임으로 유저 등록해야한다





라인 프로토콜 up 확인







PING 통신 확인









모든 라우터에서 통신 완료 확인
