CCNA LAB 49 STP Election

MAC 주소가 작은 값을 가진 스위치가 Root Bridge가 된다



즉,



0001.4258.... SW1 : Root

0001.4368... SW3 : Secondary



00D0 : 3rd

00E0 : 4th // MAC 주소 제일 크고path cost 높다 -> block



Root Bridge를 향하는 포트 Root port

반대 방향 포트 Designated port



Root Bridge의 포트는 모두 Designated port

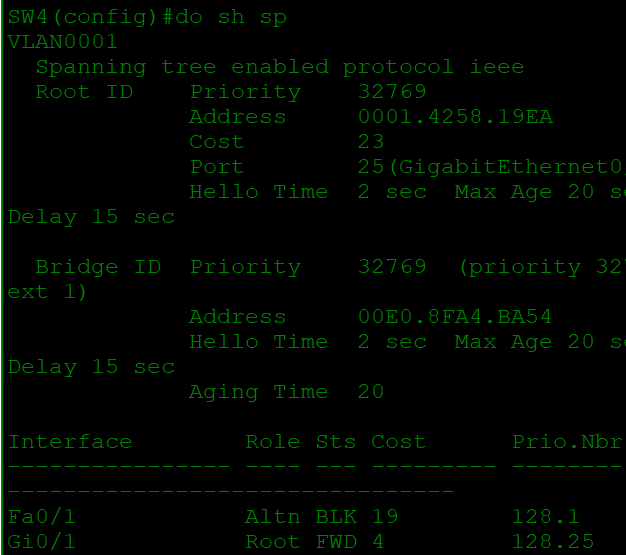

SW4

G0/1 path cost 4

F0/1 path cost 19

path cost 작은 값으로 통신되므로, G0/1으로 통신

F0/1 -> Block or Alter





Root

SW1

SW2 F0/2

SW3 F0/1

SW4 G0/1



Desg

SW1 F0/1 F0/2

SW2 F0/1

SW3 G0/1

SW4 F0/1



BLK/ALT

SW4 F0/1

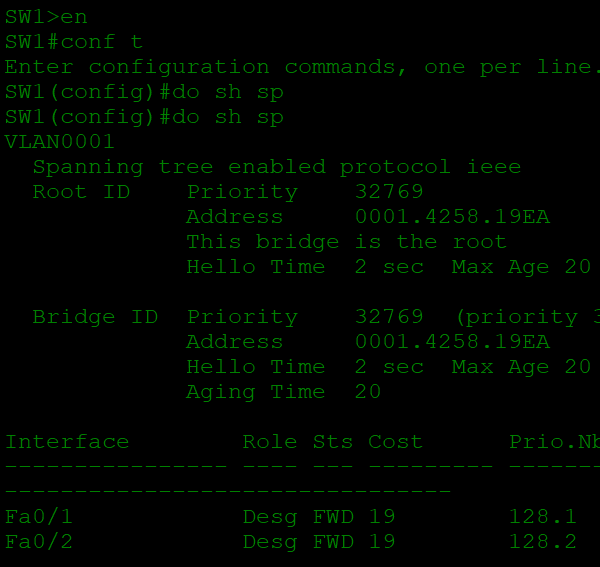

SW1 = Root Bridge

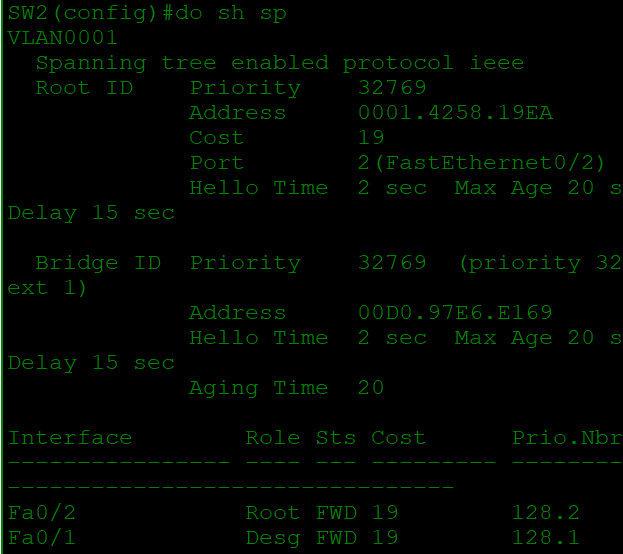

sw2







CLI 통해 확인 가능
